Transformador Salida Válvulas: Guía Diagnóstico y Reparación

¿Qué es el Transformador Salida (Output Transformer u OT)?

El transformador de salida (OT) es uno de los componentes más críticos en cualquier amplificador de guitarra a válvulas. Se trata de un transformador especial que cumple una función fundamental: adaptar la alta impedancia de las válvulas de potencia a la baja impedancia requerida por los altavoces. Sin este componente, sería completamente imposible transferir eficientemente la energía de audio desde las válvulas al altavoz, y además, el sonido sería prácticamente inaudible. Además del acoplamiento de impedancias, el OT influye de manera significativa en el carácter tonal del amplificador, siendo responsable de gran parte de la coloración armónica que define el sonido final.

Funcionamiento del Transformador de Salida

El OT funciona basándose en principios electromagnéticos fundamentales. Las válvulas de potencia generan corriente alterna (señal de audio) a través de sus placas (ánodos), pero con una impedancia muy elevada que puede rondar entre los 2.000 a 8.000 ohmios según la configuración. Los altavoces, por el contrario, tienen impedancias mucho más bajas, típicamente de 4, 8 o 16 ohmios.

Las válvulas de potencia trabajan con tensiones elevadas de B+ (300-550V DC) que llegan a sus placas (ánodos). La señal de audio generada por las válvulas es una corriente alterna (AC) superpuesta sobre esta continua. Un condensador de desacoplo crítico, situado entre la placa de la válvula y el primario del OT, bloquea completamente la componente DC, permitiendo que SOLO pase la señal de audio alterna hacia el devanado primario.

Este primario presenta una impedancia extremadamente alta (2K-16KΩ) porque está diseñado para las características de las válvulas. La corriente alterna de audio que circula por estas miles de espiras del primario genera un campo magnético variable en el núcleo de hierro laminado. Este campo magnético induce, por ley de Faraday, una corriente alterna idéntica en el devanado secundario, pero con muchas menos espiras (ratio 50:1 típico), adaptando la impedancia a los 4-16Ω del altavoz. Así se transfiere eficientemente toda la potencia sonora sin pérdidas.

Características Técnicas Fundamentales

Entender las características técnicas del OT te permitirá diagnosticar problemas y realizar sustituciones correctas:

• Impedancia primaria (lado válvulas): Varía entre 1K, 2.5K, 3.5K, 5K, 8K u 16K ohmios según el diseño del amplificador y valvulas usadas.
• Impedancia secundaria (lado altavoz): Generalmente 4, 8 o 16 ohmios
• Respuesta en frecuencia: Los buenos transformadores mantienen una respuesta plana desde 20 Hz a 20 kHz
• Calidad de construcción: El tipo de núcleo (silicio, hierro laminado), la calidad del bobinado y el apantallamiento influyen enormemente en el rendimiento
• Potencia: Debe ser suficiente para manejar la potencia máxima del amplificador sin saturarse

Problemas Frecuentes que Dañan el Transformador de Salida

Los transformadores de salida se deterioran por múltiples razones. Conocer estas causas te ayudará a prevenirlas:

Sobretensión y picos de voltaje: Uno de los problemas más comunes ocurre cuando el bias (sesgo) no está correctamente ajustado. Un bias demasiado elevado causa que las válvulas dispen más potencia de la que el transformador puede soportar, generando calor excesivo.

Funcionamiento sin carga (sin altavoz): Enchufar el amplificador sin un altavoz conectado es extremadamente peligroso para el OT. Sin resistencia de carga, los voltajes y corrientes de pico pueden duplicarse o triplicarse, provocando arcos eléctricos internos dentro del bobinado.

Capacitores de desacoplo defectuosos: Los condensadores electrolíticos entre las válvulas de potencia y el primario del OT son críticos. Cuando envejecen (5-15 años segun calidad) , pierden capacidad y dejan filtrar corriente continua (DC) de la placa de las válvulas hacia el transformador. Esto provoca saturación irreversible del núcleo, calentamiento excesivo y muerte prematura del OT.

Cortocircuitos en el secundario: Un cable pelado o un altavoz defectuoso que causa cortocircuito puede dañar irremediablemente el transformador en cuestión de segundos.

Sesgo (Bias) incorrecto: El bias es la polarización de reposo de las válvulas de potencia. Un bias demasiado bajo hace que las válvulas trabajen ineficientemente, mientras que uno demasiado alto las sobrecarga. Un bias correcto es fundamental para la salud del OT.

Calor acumulativo: Los transformadores necesitan ventilación adecuada. Un amplificador en un espacio cerrado o con obstrucción de ventilación acumulará calor que degradará el aislamiento de los devanados.

Medición Correcta del Transformador de Salida con Multímetro

Esta es una de las secciones más importantes, ya que muchos técnicos cometen errores al medir. Aprende a medir un transformador de salida de valvulas aqui:

Lo que necesitas:

• Multímetro digital (modo de resistencia DC – Ohmios)
• El amplificador DESCONECTADO de la red eléctrica
• Descarga de tensión: Coloca un destornillador aislado entre el chasis y la toma de tierra para descargar cualquier tensión residual

Medición del primario (lado válvulas):

1. Localiza los terminales del primario del transformador de salida en el esquema
2. Configura el multímetro en rango de ohmios (20K o 200K según el modelo)
3. Coloca las puntas en los dos terminales del primario
4. Una lectura normal en buen estado oscila entre 50 a 500 ohmios dependiendo del transformador. Una EL84 Push-Pull típica tendrá entre 80-150 ohmios, mientras que una 6L6 Push-Pull rondará los 120-200 ohmios
5. Si obtienes lectura de 0 ohmios (cortocircuito) o infinito (circuito abierto), el transformador está definitivamente dañado
6. Si la resistencia es extremadamente baja (menos de 10 ohmios) o muy alta, hay problemas

Resistencia típica en el primario (lado válvulas)

Valores aproximados de resistencia DC entre los extremos del primario, según tipo de válvula y potencia nominal del ampli:

• EL84 (push‑pull Clase AB)
• 15 W (2x EL84): ~80–150 Ω
• 30 W (4x EL84): ~120–220 Ω
• EL84 (Single Ended Clase A)
• 5 W (1x EL84): ~40–80 Ω
• 10 W (1x EL84): ~60–100 Ω
• 6V6 (push‑pull Clase AB)
• 15–20 W (2x 6V6): ~120–220 Ω
• 30–40 W (4x 6V6): ~180–300 Ω
• 6V6 (Single Ended Clase A)
• 5 W (1x 6V6): ~50–90 Ω
• 8 W (1x 6V6): ~70–120 Ω
• 6L6 (push‑pull Clase AB)
• 50 W (2x 6L6): ~150–250 Ω
• 100 W (4x 6L6): ~220–350 Ω
• EL34 (push‑pull Clase AB)
• 50 W (2x EL34): ~150–250 Ω
• 100 W (4x EL34): ~220–350 Ω
• KT88 (push‑pull Clase AB)
• 50 W (2x KT88): ~180–280 Ω
• 100 W (4x KT88): ~250–400 Ω

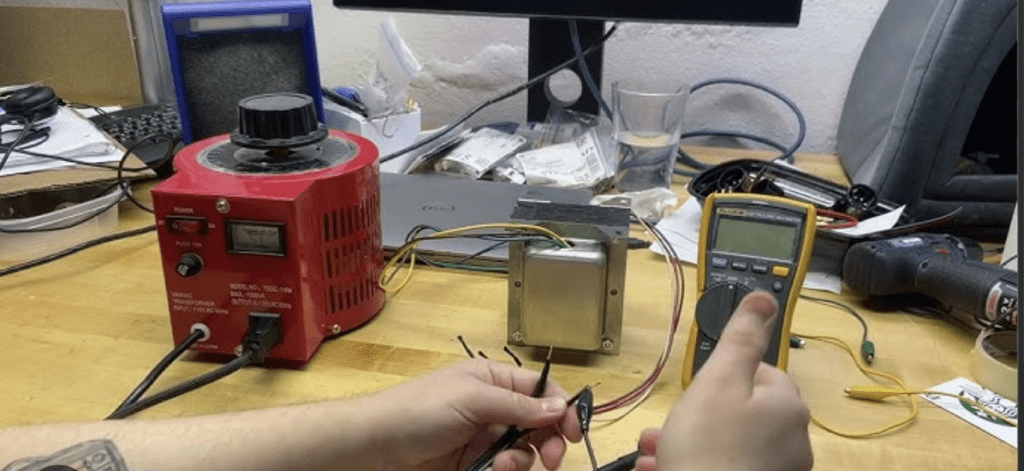

Testeando transformador de salida de valvulas

Medición del secundario (lado altavoz):

1. Localiza los terminales del secundario
2. Coloca las puntas del multímetro en los terminales de salida
3. Los valores normales están entre 0.5 a 5 ohmios para un transformador de 8 ohmios en buen estado
4. Si obtienes valores muy diferentes a los esperados, hay deterioro del bobinado

Resistencia típica en el secundario (lado altavoz)

Resistencia DC medida entre los terminales de salida (sin altavoz conectado). Valores orientativos:

• OT 50 W: ~0,2–0,5 Ω
• OT 100 W: ~0,1–0,4 Ω

• OT 50 W: ~0,4–1,0 Ω
• OT 100 W: ~0,3–0,8 Ω

• OT 50 W: ~0,8–2,0 Ω
• OT 100 W: ~0,6–1,5 Ω

Un transformador dañado mostrará:

• Lecturas erráticas que varían al mover las conexiones
• Resistencia muy alta o infinita (abierto)
• Resistencia muy baja o cero (cortocircuito)
• Asimetría grande entre primario y secundario

Impedancias de Válvulas según Clase A y Clase AB

Aquí tienes las especificaciones técnicas más relevantes:

Válvulas en Clase A (Single Ended):

• EL84 Clase A: Impedancia óptima de carga 5K-8K ohmios
• 6V6 Clase A: Impedancia óptima 5K-10K ohmios
• 300B Clase A: Impedancia óptima 2.5K-3.5K ohmios
• EL34 Clase A: Impedancia óptima de carga 3k-6K
• 6L6 Clase A: Impedancia óptima de carga 2.5k-5k
• 6V6 Clase A: Impedancia óptima de carga 5k-10k

Válvulas en Clase AB (Push-Pull):

• EL84 AB: Impedancia primaria de 4K-8K ohmios (primario total)
• 6L6 AB: Impedancia primaria 4K-8K ohmios
• EL34 AB: Impedancia primaria 4K-8K ohmios
• KT88 AB: Impedancia primaria 4K-16K ohmios
• EL34 AB: Impedancia primaria 3.5-5k 4k tipico Marshall
• 6V6 AB: Impedancia primaria 6k-10k

Calculo de la impedancia del primario del transformador salida en clase AB

Ejemplos Prácticos de Cálculo

La disipación máxima típica:

• EL84: 11-12W de disipación de placa
• 6L6: 30W
• EL34: 25W
• KT88: 35W
• 6V6 14W tipica

Test de Aislamiento entre Bobinas y Chasis (Multímetro)

Test 1: Aislamiento Primario ↔ Chasis

1. Configura el multímetro en rango de ohmios 20MΩ o 200MΩ (máxima escala)
2. Coloca una punta en cualquier terminal del primario (lado válvula)
3. Coloca la otra punta en el chasis metálico del amplificador (toma tierra)
4. Lectura esperada: Infinito (∞) u OL (circuito abierto)

Test 2: Aislamiento Secundario ↔ Chasis

1. Configura el multímetro en 20MΩ o 200MΩ
2. Coloca una punta en cualquier terminal del secundario (lado altavoz)
3. Coloca la otra punta en el chasis
4. Lectura esperada: Infinito (∞) u OL

Test 3: Aislamiento Primario ↔ Secundario (entre bobinas)

1. Configura el multímetro en 20MΩ o 200MΩ
2. Coloca una punta en un terminal del primario
3. Coloca la otra punta en un terminal del secundario
4. Lectura esperada: Infinito (∞) u OL

Top 10 de Amplificadores Propensos a Problemas de Transformador

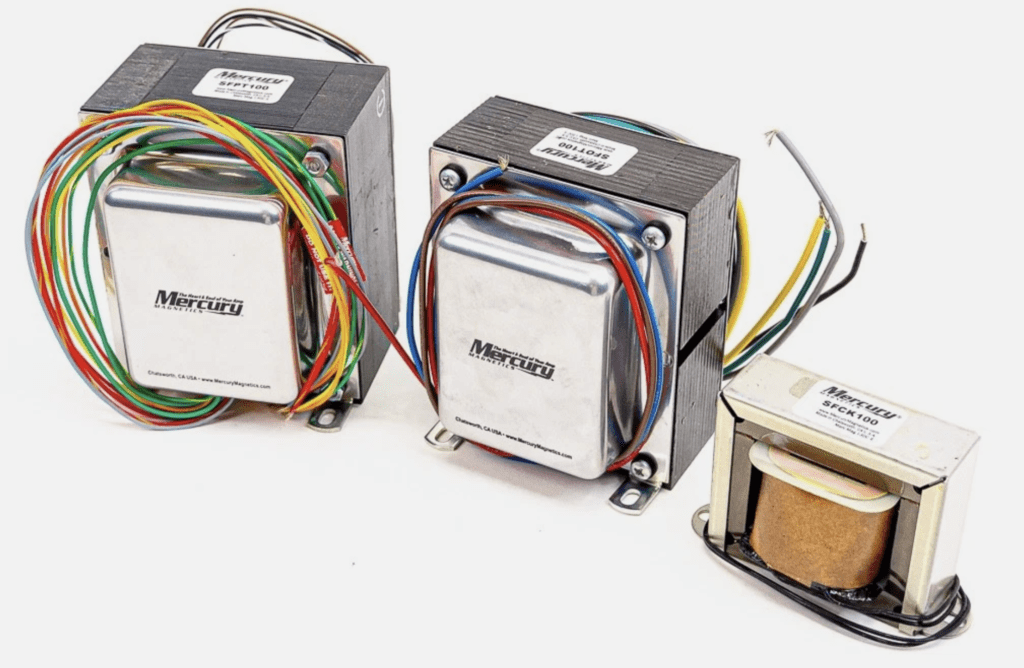

output transformer tube

Estos modelos tienen histórico de fallas en sus transformadores originales:

1. Fender Hot Rod Deluxe (50W) – Transformadores Hammond de calidad variable, propenso a sobrecalentamiento
2. Marshall JCM2000 – Problemas con la saturación del núcleo por capacitores envejecidos
3. Peavey 6505 – Transformadores de salida débiles para la potencia demandada
4. Marshall JCM900 – OT de bajo presupuesto
5. Fender Champion 100 – Transformadores de transición problemáticos
6. Orange Rockerverb – Aunque de buena calidad, requiere mantenimiento del bias
7. Bugera 6262 – Transformadores clonados de baja calidad inicial
8. Kustom Quad 100 – Problemas de aislamiento interno
9. Carvin Vintage 16 – Deterioro acelerado por falta de ventilación
10. Traynor YCV40 – Transformadores no diseñados para uso intenso de distorsión

Recuerda que para cambiar un transformador salida de valvulas debes ir a un taller especializado en amplificadores a valvulas.

Marcas Recomendadas para Reemplazo

Si necesitas sustituir un transformador de salida, estas marcas son las más confiables:

Mercury Magnetics – Premium, réplicas exactas de transformadores clásicos, sonido muy cálido

Hammond Manufacturing – Estándar de la industria, excelente relación calidad-precio, amplio catálogo

Edcor Electronics – Buena calidad a precio moderado

Heyboer Transformer – Especializada en vintage, muy buscada por puristas

Magnetic Components – Económica pero funcional

Cómo Elegir el Transformador Correcto según Impedancia

Este es un error común que debes evitar a toda costa:

Paso 1: Identifica la válvula de potencia de tu amplificador (EL84, 6L6, EL34, etc.)

Paso 2: Consulta la impedancia de carga recomendada para esa válvula en clase A o AB

Paso 3: Busca un transformador con impedancia primaria que coincida. Si tu amplificador original tiene un OT de 8K primarios, debes reemplazarlo con otro de 8K, no de 4K o 16K

Paso 4: Verifica que la potencia del transformador sea igual o superior a la potencia nominal del amplificador

Paso 5: Confirma que el secundario (lado altavoz) coincida: si era de 8 ohmios, debe ser de 8 ohmios, o que tenga varias salidas que incluya la que usas.

No hacer coincidir las impedancias resultará en distorsión, pérdida de potencia, sobrecarga de válvulas y posible nuevo daño.

Influencia del Bias en el Deterioro del Transformador

El bias (sesgo) es la corriente de reposo de las válvulas de potencia. Un bias incorrecto es probablemente la causa número uno del envejecimiento prematuro del OT.

Bias demasiado alto: Las válvulas disipan excesivamente, calentando el transformador. El núcleo se satura y los bobinados se degradan. Típicamente esto sucede en amplificadores sin ajuste de bias accesible donde se utilizan válvulas con especificaciones diferentes.

Bias correcto según clase:

•Clase A Pura:85-90% de disipación máxima de placa

•Clase AB: 60-70% de disipación máxima de placa

Un técnico profesional ajusta el bias midiendo la corriente de placa en reposo. Para una EL84 con 11W máximo, un bias correcto en Clase A estaría alrededor de 45-50mA. En Clase AB, serían unos 25-30mA.

Para hacer un sesgo correcto tambien hay que tener en cuenta la tension DC de anodo, a mas tension mas bajo deberia ser el Bias, por eso es un trabajo que debe hacer un profesional que medira esas tensiones. Ademas en Clase AB, deberia evitar distorsion por cruce con un osciloscopio.

Cuidados y Buenas Prácticas para Prolongar la Vida del OT

Nunca enciendas el amplificador sin altavoz conectado. Esta es la regla número uno. Sin carga, el transformador verá picos de voltaje destructivos.

Mantén el amplificador en lugar ventilado. El calor es el enemigo número uno de los transformadores. Asegúrate de que el aire circule libremente alrededor del amplificador.

Revisa y cambia los condensadores de filtro y desacoplo cada 5-10 años. Los condensadores envejecidos dejan pasar corriente DC al primario, saturando el núcleo. Y en caso de duda se cambian. Es mucho mas caro el transformador.

Ajusta el bias correctamente. Si tu amplificador lo permite, mide y ajusta el bias regularmente. Si no es ajustable, utiliza válvulas con especificaciones exactas.

Usa un dummy load para ensayar. Un dummy load permite probar el amplificador sin conectar un altavoz real, simulando la carga correctamente.

Evita el uso prolongado a volumen máximo. Aunque el amplificador sea valvular, el uso sostenido a máxima potencia acumula calor excesivo.

Inspecciona las conexiones regularmente. Conexiones sueltas en el primario o secundario pueden causar arcos eléctricos.
